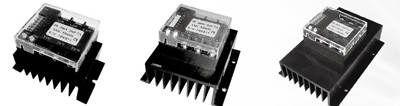

智慧型馬達軟啟動器
產品圖片
 圖一  圖二  圖三
 圖四
 圖五
 圖六
 圖七
 圖八
圖九
圖十
圖十一 |
|
本緩沖啟動器具CE,
IEC60947-4-2認證合格 限電流啟動方式，可降低馬達啟動瞬間電流； |
產品特性
1.
緩啟動時間與啟動扭力都可以調整，使啟動平順圓滑。
2. 內建3種啟動模式：斜率啟動、限電流啟動、限電流加踢動啟動(KICK START)。
3. 使用矽控整流器(SCR)控制：無接點、無弧光、無光端磨損，相當于半永久性的使用壽命。
4. 簡易配線：三進三出的裝置，節省人工繁瑣配線的花費。
5. 本緩啟動控制器為微處理機型，并具有自動輕重負載校對功能與轉矩控制。
6. 冷卻風扇動作具有溫度控制，當散熱片溫度55oC時工作，45oC時停止，可提高風扇壽命2~3倍。
7. 本控制器內含CT電子式檢知保護器：
過載保護、來源電欠相保護、馬達卡死保護、控制器過溫保護，超靈敏感應度，且無積熱效應，不受周溫影響。
8. 本控制器提供3組輸出接點：具啟動時輸出接點(Running)、運轉完成后輸出接點(BY
PASS)、系統異常輸出接點NO, COM, NC。
一般型系列說明：
保護功能: 1. 馬達過載 2. 欠相 3. 馬達卡死 4. 本體過溫
啟動模式:1. 斜率啟動 2. 定電流啟動 3. 定電流加踢動啟動(KICK START)
高功能系列說明：
保護功能: 1. 馬達過載 2. 欠相 3. 馬達卡死 4. 閘流體過溫 5. 相序保護 (逆相保護) 6.
三相電流不平衡 7. 閘流體短路檢知 8. 負載開路 9. 啟動失敗偵測 10. 無來源電壓
啟動模式:1. 斜率啟動 2. 定電流啟動 3. 踢動啟動 (Kick Start) 4. 全壓啟動 5. 轉矩啟動
功能設定:過載曲線有四種可以選擇；KICK
START時間可以選擇0.5秒或2秒；馬達卡死時間可以選擇2秒或4秒；手動/自動 Reset
功能作用
馬達緩啟動控制器，使用在風車馬達、攪拌機械、研磨機械、粉碎機械、天車、油壓電梯，達到緩慢啟動，減少瞬間啟動電流。當馬達異常時，可以保護馬達。
一般特性
|
主電源電壓 |
208~220/380~440/460~480VAC±10% |
|
輔助電壓 |
220V±10% |
|
啟動方式 |
干接點 |
|
工作頻率 |
50~60Hz
±5% |
|
最高峰值耐壓 |
600V
或
1200V~1600V |
|
啟動時間 |
1~40 sec. |
|
啟動扭力 |
100%~500% |
|
工作周溫 |
-10℃~45℃ |
|
絕緣阻抗 |
20 MΩ 以上(電源與外殼間)、20 MΩ 以上(輸入信號與外殼間) |
|
耐壓強度 |
電源與外殼間 2500VAC/1分鐘 、電源與輸入信號 1000VAC/1分鐘 |
|
最大相對濕度 |
93%
無凝結成水滴 |

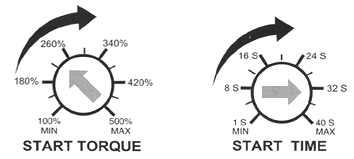

扭力、時間參考下圖解
適用范圍
需要平滑啟動機能，但不需作速度控制的產業機械。諸如天車、壓縮機、風車、鼓風機…等等。
接線控制方式
|
AC1, AC2:
輸入輔助電壓
220V 15%
OPEN:
空腳備用
NO, COM, NC:
異常訊號輸出接點
240V/10A 04.05.06.07.08.09.10為控制器的輸出接埠 |
|
RUNNING:
運轉中輸出接點
240V/10A
BY PASS(RUN):
運轉完成后輸出接點
START/STOP:
啟動/停止控制接點 |

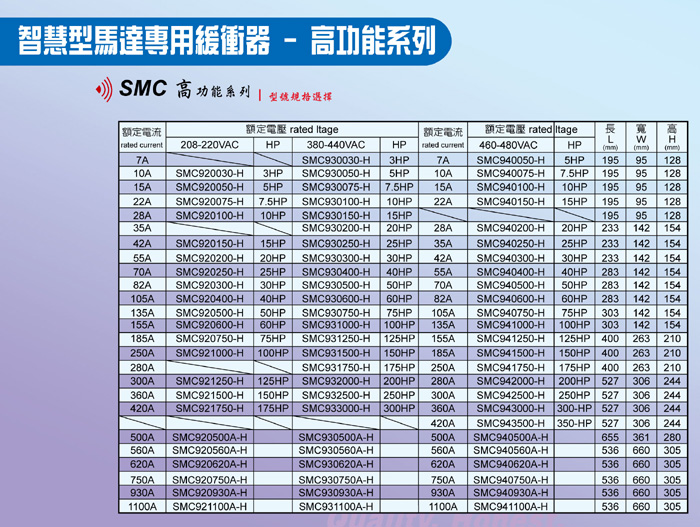

型號規格選擇(一般型系列
普通馬達軟啟動器)
|
額定
電流 |
額定電壓 |
額定
電流 |
額定電壓 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖號 |
|
208~220VAC |
HP |
380~440VA C |
HP |
460~480VAC |
HP |
|
7A |
- |
- |
SMC930030 LE |
3HP |
7A |
SMC940050 LE |
5HP |
75 |
127 |
86 |
圖9 |
|
10A |
SMC920030 LE |
3HP |
SMC930050 LE |
5HP |
10A |
SMC940075 LE |
7.5HP |
75 |
127 |
86 |
圖9 |
|
15A |
SMC920050 LE |
5HP |
SMC930075 LE |
7.5HP |
15A |
SMC940100 LE |
10HP |
120 |
127 |
86 |
圖10 |
|
22A |
SMC920075 LE |
7.5HP |
SMC930100 LE |
10HP |
22A |
SMC940150 LE |
15HP |
180 |
127 |
86 |
圖11 |
|
28A |
SMC920100 LE |
10HP |
SMC930150 LE |
15HP |
- |
- |
- |
210 |
142 |
154 |
圖1 |
|
35A |
- |
- |
SMC930200 LE |
20HP |
28A |
SMC940200 LE |
20HP |
233 |
142 |
154 |
圖2 |
|
42A |
SMC920150 LE |
15HP |
SMC930250 LE |
25HP |
35A |
SMC940250 LE |
25HP |
233 |
142 |
154 |
圖2 |
|
55A |
SMC920200 LE |
20HP |
SMC930300 LE |
30HP |
42A |
SMC940300 LE |
30HP |
233 |
142 |
154 |
圖2 |
|
70A |
SMC920250 LE |
25HP |
SMC930400 LE |
40HP |
55A |
SMC940400 LE |
40HP |
233 |
142 |
154 |
圖3 |
|
82A |
SMC920300 LE |
30HP |
SMC930500 LE |
50HP |
70A |
SMC940500 LE |
50HP |
283 |
142 |
154 |
圖3 |
|
105A |
SMC920400 LE |
40HP |
SMC930600 LE |
60HP |
82A |
SMC940600 LE |
60HP |
283 |
142 |
154 |
圖3 |
|
135A |
SMC920500 LE |
50HP |
SMC930750 LE |
75HP |
105A |
SMC940750 LE |
75HP |
315 |
142 |
200 |
圖4 |
|
155A |
SMC920600 LE |
60HP |
SMC931000 LE |
100HP |
135A |
SMC941000 LE |
100HP |
315 |
142 |
200 |
圖4 |
|
185A |
SMC920750 LE |
75HP |
SMC931250 LE |
125HP |
155A |
SMC941250 LE |
125HP |
400 |
263 |
210 |
圖5 |
|
250A |
SMC921000 LE |
100HP |
SMC931500 LE |
150HP |
185A |
SMC941500 LE |
150HP |
400 |
263 |
210 |
圖5 |
|
280A |
- |
- |
SMC931750 LE |
175HP |
250A |
SMC941750 LE |
175HP |
400 |
263 |
210 |
圖5 |
|
300A |
SMC921250 LE |
125HP |
SMC932000 LE |
200HP |
280A |
SMC942000 LE |
200HP |
527 |
306 |
244 |
圖6 |
|
360A |
SMC921500 LE |
150HP |
SMC932500 LE |
250HP |
300A |
SMC942500 LE |
250HP |
527 |
306 |
244 |
圖6 |
|
420A |
SMC921750 LE |
175HP |
SMC933000 LE |
300HP |
360A |
SMC943000 LE |
300HP |
527 |
306 |
244 |
圖6 |
|
|
|
|
|
|
420A |
SMC943500 LE |
350HP |
527 |
306 |
244 |
圖6 |
|
額定
電流 |
額定電壓 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖號
|
|
208~220VAC |
380~440VA C |
460~480VAC |
|
500A |
SMC920500A LE |
SMC930500A LE |
SMC940500A LE |
655 |
361 |
280 |
圖7 |
|
560A |
SMC920560A LE |
SMC930560A LE |
SMC940560A LE |
667 |
570 |
302 |
圖8 |
|
620A |
SMC920620A LE |
SMC930620A LE |
SMC940620A LE |
667 |
570 |
302 |
圖8 |
|
750A |
SMC920750A LE |
SMC930750A LE |
SMC940750A LE |
715 |
570 |
302 |
圖8 |
|
930A |
SMC920930A LE |
SMC930930A LE |
SMC940930A LE |
715 |
570 |
302 |
圖8 |
|
1100A |
SMC921100A LE |
SMC931100A LE |
SMC941100A LE |
715 |
570 |
302 |
圖8 |
 |
