泵浦型馬達軟啟動
產品圖片
|
 |
圖七
|
|
|
 |
圖八
|
|
|
|
本緩沖啟動器具CE,
IEC60947-4-2認證合格 限電流啟動方式，可降低馬達啟動瞬間電流 |
產品特性
1. 緩啟動時間、啟動扭力與停止時間都可以調整，使啟動平順圓滑。
2. 內建3種啟動模式：斜率啟動、定電流啟動、定電流加踢動啟動(KICK START)。
3. 使用矽控整流器(SCR)控制：無接點、無弧光、無光端磨損，相當于半永久性的使用壽命。
4. 簡易配線：三進三出的裝置，節省人工繁瑣配線的花費。
5. 本緩啟動控制器為微處理機型，并具有自動輕重負載校對功能與轉矩控制。
6. 冷卻風扇動作具有溫度控制，當散熱片溫度55oC時工作，45oC時停止，可提高風扇壽命2~3倍。
7. 本控制器內含CT電子式檢知保護器：
過載保護、來源電欠相保護、馬達卡死保護、控制器過溫保護、馬達低載(缺水)保護，超靈敏感應度，且無積熱效應，不受周溫影響。
8. 本控制器提供3組輸出接點：具啟動時輸出接點(Running)、運轉完成后輸出接點(BY PASS)、系統異常輸出接點NO, COM, NC。
9. 本控制器提供泵浦馬達專用緩慢停止功能，以達到最佳消除水錘功能。
一般型系列產品說明:
保護功能: 1.馬達過載 2.欠相 3.馬達卡死 4.本體過溫 5.馬達低載 (缺水通知)
啟動模式: 1.斜率啟動 2.定電流啟動 3.定電流加踢動啟動(KICK START)

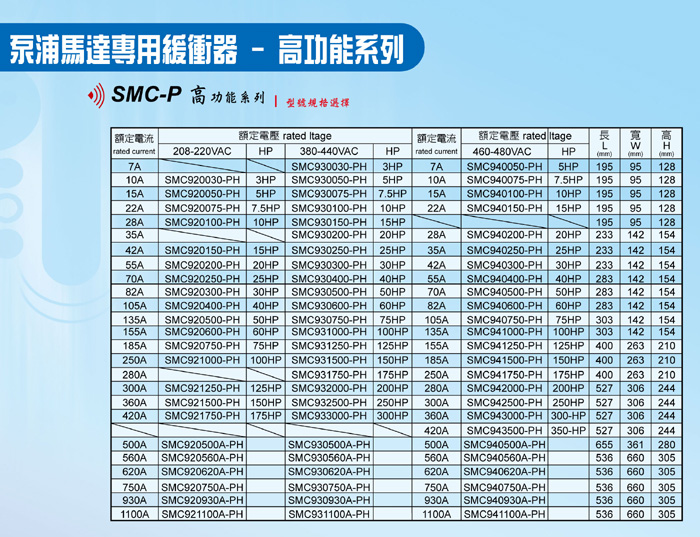

高功能系列產品說明:
保護功能:1.馬達過載 2.欠相 3.馬達卡死 4.閘流體過溫 5.馬達低載 (缺水通知) 6.相序保護 (逆相保護) 7.三相電流不平衡 8.
閘流體短路檢知 9.負載開路 10.啟動失敗偵測 11.無來源電壓
啟動模式:1.斜率啟動 2.定電流啟動 3.踢動啟動 (Kick Start) 4.全壓啟動 5.轉矩啟動
功能設定:過載曲線有四種可以選擇；KICK START時間可以選擇0.5秒或2秒；馬達卡死時間可以選擇2秒或4秒；手動/自動 Reset
功能說明
馬達緩啟動控制器，使用在泵浦馬達、油壓馬達、抽水站、純水設備，達到緩慢啟動與緩慢停止，讓泵浦馬達揚水系統可以消除水錘，不會讓管路有噪音，影響居住品質。
一般特性
|
主電源電壓 |
208~220/380~440/460~480VAC  10% |
|
輔助電壓 |
220V10% (可定制110V
10%) |
|
啟動方式 |
干接點 |
|
工作頻率 |
50~60Hz 5% |
|
最高峰值耐壓 |
600V
或1200V~1600V |
|
啟動時間 |
1~40 sec. |
|
啟動扭力 |
100%~500% |
|
停止時間 |
1~60 sec. |
|
工作周溫 |
-10 C~45C |
|
絕緣阻抗 |
20 MΩ 以上(電源與外殼間)、20 MΩ 以上(輸入信號與外殼間) |
|
耐壓強度 |
電源與外殼間 2500VAC/1分鐘 、電源與輸入信號 1000VAC/1分鐘 |
|
最大相對濕度 |
93%
無凝結成水滴 |

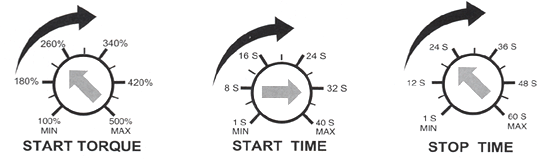

扭力、時間參考下圖解
SOFT
PUMP

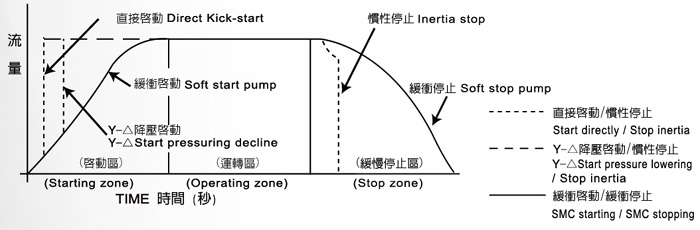

與各式啟動、停止流量比較圖
|
AC1, AC2:
輸入輔助電壓
220V15%
OPEN:
空腳備用
NO, COM, NC:
異常訊號輸出接點
240V/10A 04.05.06.07.08.09.10為控制器輸出接點 |
|
RUNNING:
運轉中輸出接點
240V/10A
BY PASS(RUN):
運轉完成后輸出接點
START/STOP:
啟動/停止控制接點 |
型號規格選擇(一般型系列
泵浦馬達軟啟動器)
|
額定
電流 |
額定電壓 |
額定
電流 |
額定電壓 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖號 |
|
208~220VAC |
HP |
380~440VA C |
HP |
460~480VAC |
HP |
|
7A |
- |
- |
SMC930030 LE-P |
3HP |
7A |
SMC940050 LE-P |
5HP |
210 |
142 |
154 |
圖1 |
|
10A |
SMC920030 LE-P |
3HP |
SMC930050 LE-P |
5HP |
10A |
SMC940075 LE-P |
7.5HP |
210 |
142 |
154 |
圖1 |
|
15A |
SMC920050 LE-P |
5HP |
SMC930075 LE-P |
7.5HP |
15A |
SMC940100 LE-P |
10HP |
210 |
142 |
154 |
圖1 |
|
22A |
SMC920075 LE-P |
7.5HP |
SMC930100 LE-P |
10HP |
22A |
SMC940150 LE-P |
15HP |
210 |
142 |
154 |
圖1 |
|
28A |
SMC920100 LE-P |
10HP |
SMC930150 LE-P |
15HP |
- |
- |
- |
210 |
142 |
154 |
圖1 |
|
35A |
- |
- |
SMC930200 LE-P |
20HP |
28A |
SMC940200 LE-P |
20HP |
233 |
142 |
154 |
圖2 |
|
42A |
SMC920150 LE-P |
15HP |
SMC930250 LE-P |
25HP |
35A |
SMC940250 LE-P |
25HP |
233 |
142 |
154 |
圖2 |
|
55A |
SMC920200 LE-P |
20HP |
SMC930300 LE-P |
30HP |
42A |
SMC940300 LE-P |
30HP |
233 |
142 |
154 |
圖2 |
|
70A |
SMC920250 LE-P |
25HP |
SMC930400 LE-P |
40HP |
55A |
SMC940400 LE-P |
40HP |
233 |
142 |
154 |
圖3 |
|
82A |
SMC920300 LE-P |
30HP |
SMC930500 LE-P |
50HP |
70A |
SMC940500 LE-P |
50HP |
283 |
142 |
154 |
圖3 |
|
105A |
SMC920400 LE-P |
40HP |
SMC930600 LE-P |
60HP |
82A |
SMC940600 LE-P |
60HP |
283 |
142 |
154 |
圖3 |
|
135A |
SMC920500 LE-P |
50HP |
SMC930750 LE-P |
75HP |
105A |
SMC940750 LE-P |
75HP |
315 |
142 |
200 |
圖4 |
|
155A |
SMC920600 LE-P |
60HP |
SMC931000 LE-P |
100HP |
135A |
SMC941000 LE-P |
100HP |
315 |
142 |
200 |
圖4 |
|
185A |
SMC920750 LE-P |
75HP |
SMC931250 LE-P |
125HP |
155A |
SMC941250 LE-P |
125HP |
400 |
263 |
210 |
圖5 |
|
250A |
SMC921000 LE-P |
100HP |
SMC931500 LE-P |
150HP |
185A |
SMC941500 LE-P |
150HP |
400 |
263 |
210 |
圖5 |
|
280A |
- |
- |
SMC931750 LE-P |
175HP |
250A |
SMC941750 LE-P |
175HP |
400 |
263 |
210 |
圖5 |
|
300A |
SMC921250 LE-P |
125HP |
SMC932000 LE-P |
200HP |
280A |
SMC942000 LE-P |
200HP |
527 |
306 |
244 |
圖6 |
|
360A |
SMC921500 LE-P |
150HP |
SMC932500 LE-P |
250HP |
300A |
SMC942500 LE-P |
250HP |
527 |
306 |
244 |
圖6 |
|
420A |
SMC921750 LE-P |
175HP |
SMC933000 LE-P |
300HP |
360A |
SMC943000 LE-P |
300HP |
527 |
306 |
244 |
圖6 |
|
|
|
|
|
|
420A |
SMC943500 LE-P |
350HP |
527 |
306 |
244 |
圖6 |
|
額定
電流 |
額定電壓 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖號
|
|
208~220VAC |
380~440VA C |
460~480VAC |
|
500A |
SMC920500A LE-P |
SMC930500A LE-P |
SMC940500A LE-P |
655 |
361 |
280 |
圖7 |
|
560A |
SMC920560A LE-P |
SMC930560A LE-P |
SMC940560A LE-P |
667 |
570 |
302 |
圖8 |
|
620A |
SMC920620A LE-P |
SMC930620A LE-P |
SMC940620A LE-P |
667 |
570 |
302 |
圖8 |
|
750A |
SMC920750A LE-P |
SMC930750A LE-P |
SMC940750A LE-P |
715 |
570 |
302 |
圖8 |
|
930A |
SMC920930A LE-P |
SMC930930A LE-P |
SMC940930A LE-P |
715 |
570 |
302 |
圖8 |
|
1100A |
SMC921100A LE-P |
SMC931100A LE-P |
SMC941100A LE-P |
715 |
570 |
302 |
圖8 |
 |
