三相SCR電力調整器
產品圖片
|
 |
圖一
長:220mm
寬:142mm
高:154mm |
|
|
 |
圖二
長:243mm
寬:142mm
高:154mm |
|
|
 |
圖三
長:305mm
寬:141mm
高:172mm |
|
|
 |
圖四
長:355mm
寬:141mm
高:200mm |
|
|
 |
圖五
長:400mm
寬:263mm
高:210mm |
|
|
 |
圖六
長:527mm
寬:306mm
高:246mm |
|
|
 |
圖七
長:710mm
寬:361mm
高:280mm |
圖一至圖七：內含半導體專用快速保險絲；具有溫度控制,提高風扇壽命2~3倍； |
產品說明
本控制器具有CE國際安全認證之標準。
具有R.S.T各相保險絲斷路指示燈，并提供異常輸出接點，可做系統緊急控制之用。
體積精巧、散熱佳，內含半導體專用快速保險絲，不怕負載短路。
冷卻風扇動作具有溫度控制，'當散熱片溫度55℃時工作，45℃時停止，可提高風扇壽命2~3倍。
控制器之保護裝置: (1)來源電欠相。 (2)保險絲斷線檢知。
(3)本控制器散熱片超溫保護。 (4)異常輸出接點，提供遠端監控使用，接點容量240VAC/5A。
應用于負載: IR燈管，石英燈管，二矽化鉬，加熱器。
使用制鞋機械，塑膠吹瓶機械，塑膠壓出機械，真空蒸鍍機，真空濺鍍機，熱處理爐，電熱熔爐，電熱鍋爐，漆包線機械，抽紗機械，紡織機械，恒溫恒濕系統。
功能說明
取代傳統電磁開關，即時補溫，讓溫差達到最小，不會產生火花與弧光。
一般特性
|
主電源電壓 |
AC220V 380V 440V 480V ±10% |
|
輔助電壓 |
AC220V ±15%
50/60Hz |
|
額定電流 |
25A 35A 50A 60A 80A 100A 125A 160A
180A 225A 250A 300A 350A 400A 600A 750A |
|
工作頻率 |
47~63Hz |
|
輸出方式 |
相位輸出, 零位輸出
,線性電壓輸出(L.V.型) |
|
相位輸入控制訊號 |
4-20mA, 0-5V, 1-5V, 0-10V, 2-10V,
8秒緩沖
手動/自動
Relay切換 |
|
零位輸入控制訊號 |
4-20mA, 1-5V, 0-10V, 2-10V
手動/自動
Relay切換 |
|
輸出電壓范圍 |
0~100% |
|
使用環境 |
-10℃~50℃
濕度
90%RH以下 |
|
絕緣阻抗 |
20 MΩ
以上(電源與外殼間)
20 MΩ 以上(輸入信號與外殼間) |
|
耐壓強度 |
電源與外殼間 2500VAC/1分鐘
電源與輸入信號 1000VAC/1分鐘 |
型號規格選擇
3相3線相位控制(3Φ3W)——適用阻性負載
|
補助電壓 |
主電源電壓 |
額定電流 |
型號 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖 |
|
220V |
208V~240V |
25A |
JK3PS-22025 LE |
220 |
142 |
154 |
1 |
|
35A |
JK3PS-22035 LE |
220 |
142 |
154 |
1 |
|
50A |
JK3PS-22050 LE |
243 |
142 |
154 |
2 |
|
60A |
JK3PS-22060 LE |
243 |
142 |
154 |
2 |
|
80A |
JK3PS-22080 LE |
243 |
142 |
154 |
2 |
|
100A |
JK3PS-22100 LE |
243 |
142 |
154 |
2 |
|
125A |
JK3PS-22125 LE |
305 |
141 |
172 |
3 |
|
160A |
JK3PS-22160 LE |
305 |
141 |
172 |
3 |
|
180A |
JK3PS-22180 LE |
355 |
141 |
172 |
4 |
|
225A |
JK3PS-22225 LE |
400 |
263 |
210 |
5 |
|
250A |
JK3PS-22250 LE |
400 |
263 |
210 |
5 |
|
300A |
JK3PS-22300 LE |
400 |
263 |
210 |
5 |
|
350A |
JK3PS-22350 LE |
527 |
306 |
246 |
6 |
|
400A |
JK3PS-22400 LE |
527 |
306 |
246 |
6 |
|
600A |
JK3PS-22600 LE |
710 |
361 |
280 |
7 |
|
750A |
JK3PS-22750 LE |
710 |
361 |
280 |
7 |
|
220V |
380V~480V |
25A |
JK3PS-48025 LE |
220 |
142 |
154 |
1 |
|
35A |
JK3PS-48035 LE |
220 |
142 |
154 |
1 |
|
50A |
JK3PS-48050 LE |
243 |
142 |
154 |
2 |
|
60A |
JK3PS-48060 LE |
243 |
142 |
154 |
2 |
|
80A |
JK3PS-48080 LE |
243 |
142 |
154 |
2 |
|
100A |
JK3PS-48100 LE |
243 |
142 |
154 |
2 |
|
125A |
JK3PS-48125 LE |
305 |
141 |
172 |
3 |
|
160A |
JK3PS-48160 LE |
305 |
141 |
172 |
3 |
|
180A |
JK3PS-48180 LE |
355 |
141 |
172 |
4 |
|
225A |
JK3PS-48225 LE |
400 |
263 |
210 |
5 |
|
250A |
JK3PS-48250 LE |
400 |
263 |
210 |
5 |
|
300A |
JK3PS-48300 LE |
400 |
263 |
210 |
5 |
|
350A |
JK3PS-48350 LE |
527 |
306 |
246 |
6 |
|
400A |
JK3PS-48400 LE |
527 |
306 |
246 |
6 |
|
600A |
JK3PS-48600 LE |
710 |
361 |
280 |
7 |
|
750A |
JK3PS-48750 LE |
710 |
361 |
280 |
7 |
3相2線零位控制(3Φ2W)——適用阻性負載
|
補助電壓 |
主電源電壓 |
額定電流 |
型號 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖 |
|
220V |
208V~240V |
25A |
JK2PSZ-22025 LE |
220 |
142 |
154 |
1 |
|
35A |
JK2PSZ-22035 LE |
220 |
142 |
154 |
1 |
|
50A |
JK2PSZ-22050 LE |
220 |
142 |
154 |
1 |
|
60A |
JK2PSZ-22060 LE |
243 |
142 |
154 |
2 |
|
80A |
JK2PSZ-22080 LE |
243 |
142 |
154 |
2 |
|
100A |
JK2PSZ-22100 LE |
243 |
142 |
154 |
2 |
|
125A |
JK2PSZ-22125 LE |
305 |
141 |
172 |
3 |
|
160A |
JK2PSZ-22160 LE |
305 |
141 |
172 |
3 |
|
180A |
JK2PSZ-22180 LE |
355 |
141 |
172 |
4 |
|
225A |
JK2PSZ-22225 LE |
400 |
263 |
210 |
5 |
|
250A |
JK2PSZ-22250 LE |
400 |
263 |
210 |
5 |
|
300A |
JK2PSZ-22300 LE |
400 |
263 |
210 |
5 |
|
350A |
JK2PSZ-22350 LE |
400 |
263 |
210 |
5 |
|
400A |
JK2PSZ-22400 LE |
400 |
263 |
210 |
5 |
|
450A |
JK2PSZ-22450 LE |
400 |
263 |
210 |
5 |
|
500A |
JK2PSZ-22500 LE |
527 |
306 |
246 |
6 |
|
600A |
JK2PSZ-22600 LE |
527 |
306 |
246 |
6 |
|
750A |
JK2PSZ-22750 LE |
710 |
361 |
280 |
7 |
|
220V |
380V~480V |
25A |
JK2PSZ-48025 LE |
220 |
142 |
154 |
1 |
|
35A |
JK2PSZ-48035 LE |
220 |
142 |
154 |
1 |
|
50A |
JK2PSZ-48050 LE |
220 |
142 |
154 |
1 |
|
60A |
JK2PSZ-48060 LE |
243 |
142 |
154 |
2 |
|
80A |
JK2PSZ-48080 LE |
243 |
142 |
154 |
2 |
|
100A |
JK2PSZ-48100 LE |
243 |
142 |
154 |
2 |
|
125A |
JK2PSZ-48125 LE |
305 |
141 |
172 |
3 |
|
160A |
JK2PSZ-48160 LE |
305 |
141 |
172 |
3 |
|
180A |
JK2PSZ-48180 LE |
355 |
141 |
172 |
4 |
|
225A |
JK2PSZ-48225 LE |
400 |
263 |
210 |
5 |
|
250A |
JK2PSZ-48250 LE |
400 |
263 |
210 |
5 |
|
300A |
JK2PSZ-48300 LE |
400 |
263 |
210 |
5 |
|
350A |
JK2PSZ-48350 LE |
400 |
263 |
210 |
5 |
|
400A |
JK2PSZ-48400 LE |
400 |
263 |
210 |
5 |
|
450A |
JK2PSZ-48450 LE |
400 |
263 |
210 |
5 |
|
500A |
JK2PSZ-48500 LE |
527 |
306 |
246 |
6 |
|
600A |
JK2PSZ-48600 LE |
527 |
306 |
246 |
6 |
|
750A |
JK2PSZ-48750 LE |
710 |
361 |
280 |
7 |
3相3線
相位控制(3Φ3W)——適用感性負載，如變壓器及非阻性式負載
|
補助電壓 |
主電源電壓 |
額定電流 |
型號 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖 |
|
220V |
208V~240V |
25A |
JK3PTS-22025 LE |
220 |
142 |
154 |
1 |
|
35A |
JK3PTS-22035 LE |
220 |
142 |
154 |
1 |
|
50A |
JK3PTS-22050 LE |
243 |
142 |
154 |
2 |
|
60A |
JK3PTS-22060 LE |
243 |
142 |
154 |
2 |
|
80A |
JK3PTS-22080 LE |
243 |
142 |
154 |
2 |
|
100A |
JK3PTS-22100 LE |
243 |
142 |
154 |
2 |
|
125A |
JK3PTS-22125 LE |
305 |
141 |
172 |
3 |
|
160A |
JK3PTS-22160 LE |
305 |
141 |
172 |
3 |
|
180A |
JK3PTS-22180 LE |
355 |
141 |
172 |
4 |
|
225A |
JK3PTS-22225 LE |
400 |
263 |
210 |
5 |
|
250A |
JK3PTS-22250 LE |
400 |
263 |
210 |
5 |
|
300A |
JK3PTS-22300 LE |
400 |
263 |
210 |
5 |
|
350A |
JK3PTS-22350 LE |
527 |
306 |
246 |
6 |
|
400A |
JK3PTS-22400 LE |
527 |
306 |
246 |
6 |
|
600A |
JK3PTS-22600 LE |
710 |
361 |
280 |
7 |
|
750A |
JK3PTS-22750 LE |
710 |
361 |
280 |
7 |
|
220V |
380V~480V |
25A |
JK3PTS-48025 LE |
220 |
142 |
154 |
1 |
|
35A |
JK3PTS-48035 LE |
220 |
142 |
154 |
1 |
|
50A |
JK3PTS-48050 LE |
243 |
142 |
154 |
2 |
|
60A |
JK3PTS-48060 LE |
243 |
142 |
154 |
2 |
|
80A |
JK3PTS-48080 LE |
243 |
142 |
154 |
2 |
|
100A |
JK3PTS-48100 LE |
243 |
142 |
154 |
2 |
|
125A |
JK3PTS-48125 LE |
305 |
141 |
172 |
3 |
|
160A |
JK3PTS-48160 LE |
305 |
141 |
172 |
3 |
|
180A |
JK3PTS-48180 LE |
355 |
141 |
172 |
4 |
|
225A |
JK3PTS-48225 LE |
400 |
263 |
210 |
5 |
|
250A |
JK3PTS-48250 LE |
400 |
263 |
210 |
5 |
|
300A |
JK3PTS-48300 LE |
400 |
263 |
210 |
5 |
|
350A |
JK3PTS-48350 LE |
527 |
306 |
246 |
6 |
|
400A |
JK3PTS-48400 LE |
527 |
306 |
246 |
6 |
|
600A |
JK3PTS-48600 LE |
710 |
361 |
280 |
7 |
|
750A |
JK3PTS-48750 LE |
710 |
361 |
280 |
7 |

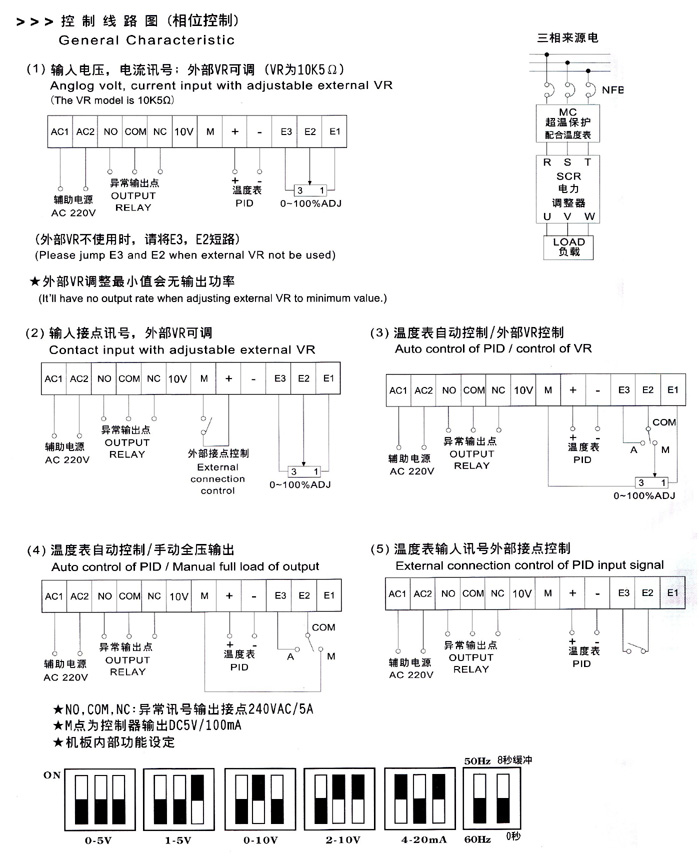

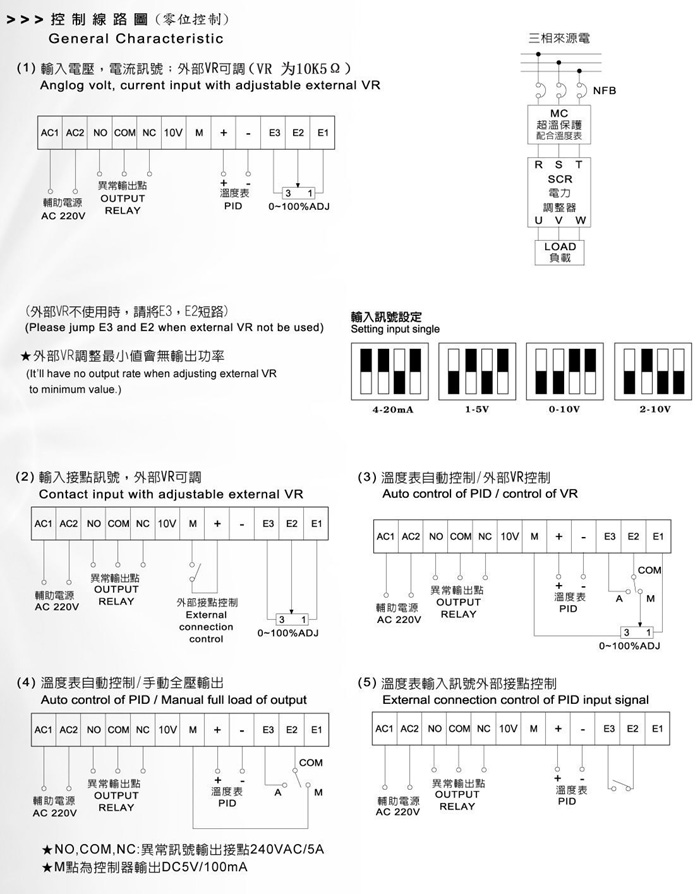

配線圖
|
