當前位置:產品展示 >> 臺灣TOPTAWA品牌>>SCR電力調整器>>三相相位線性SCR
(RP3型)

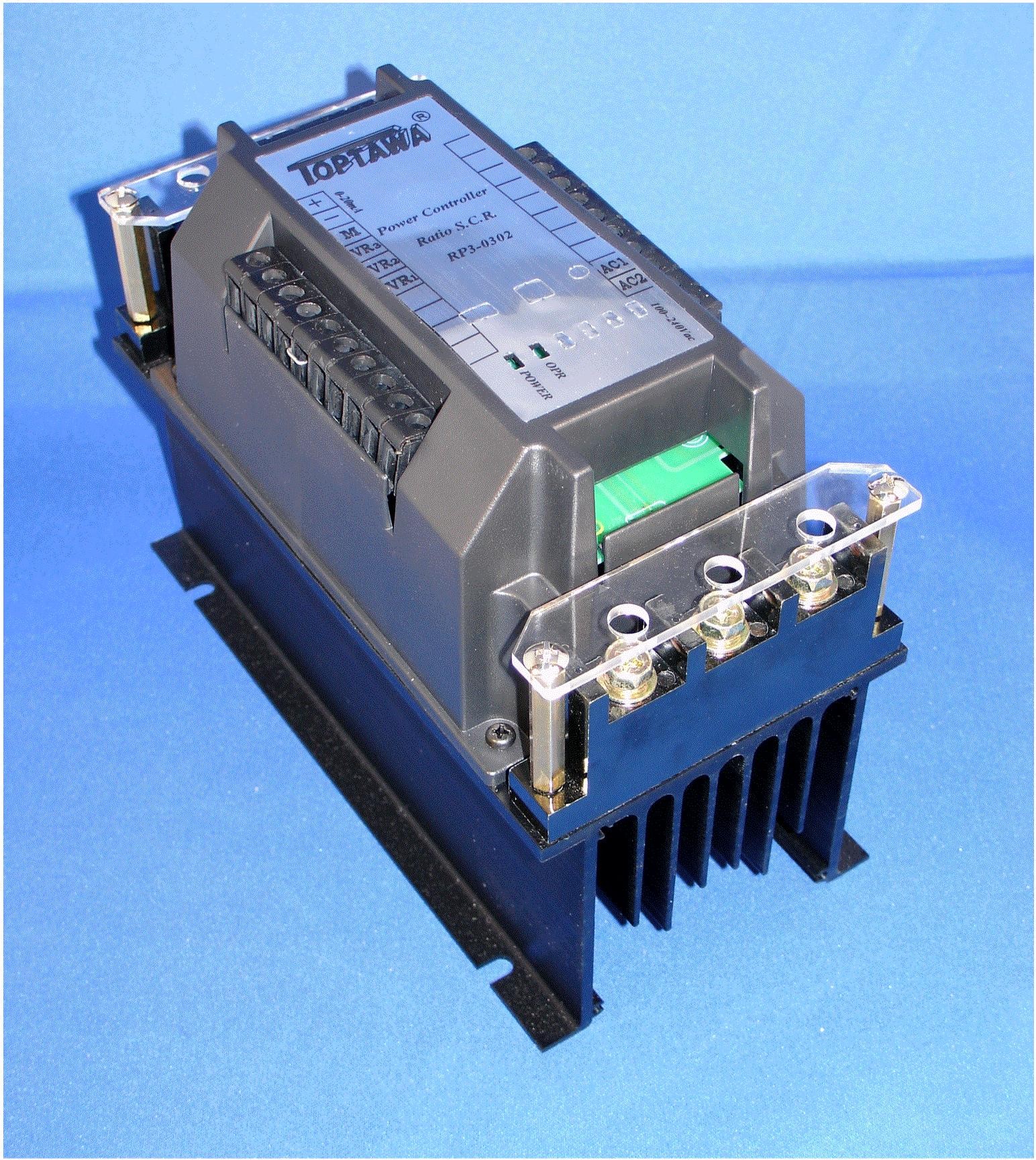

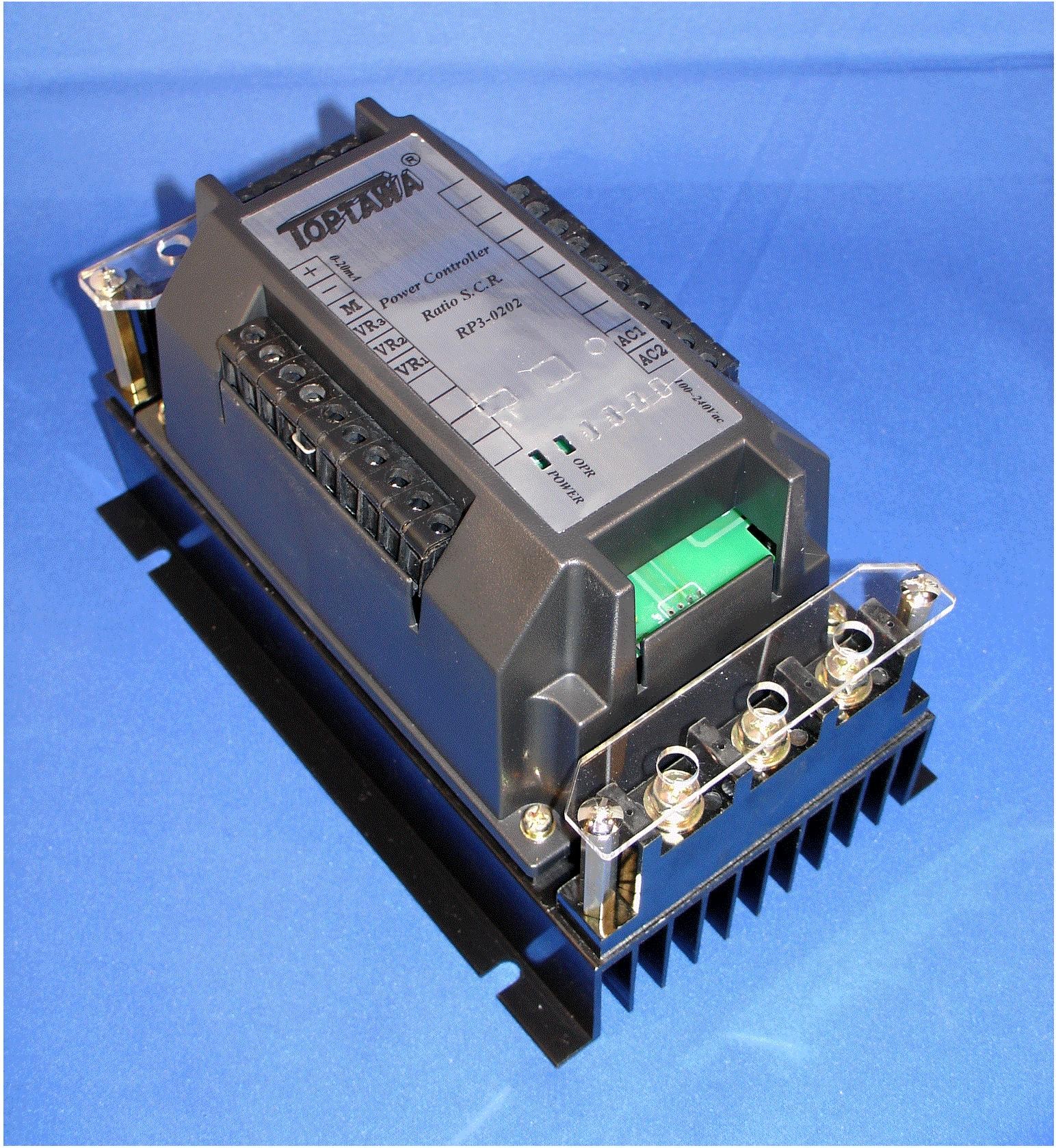

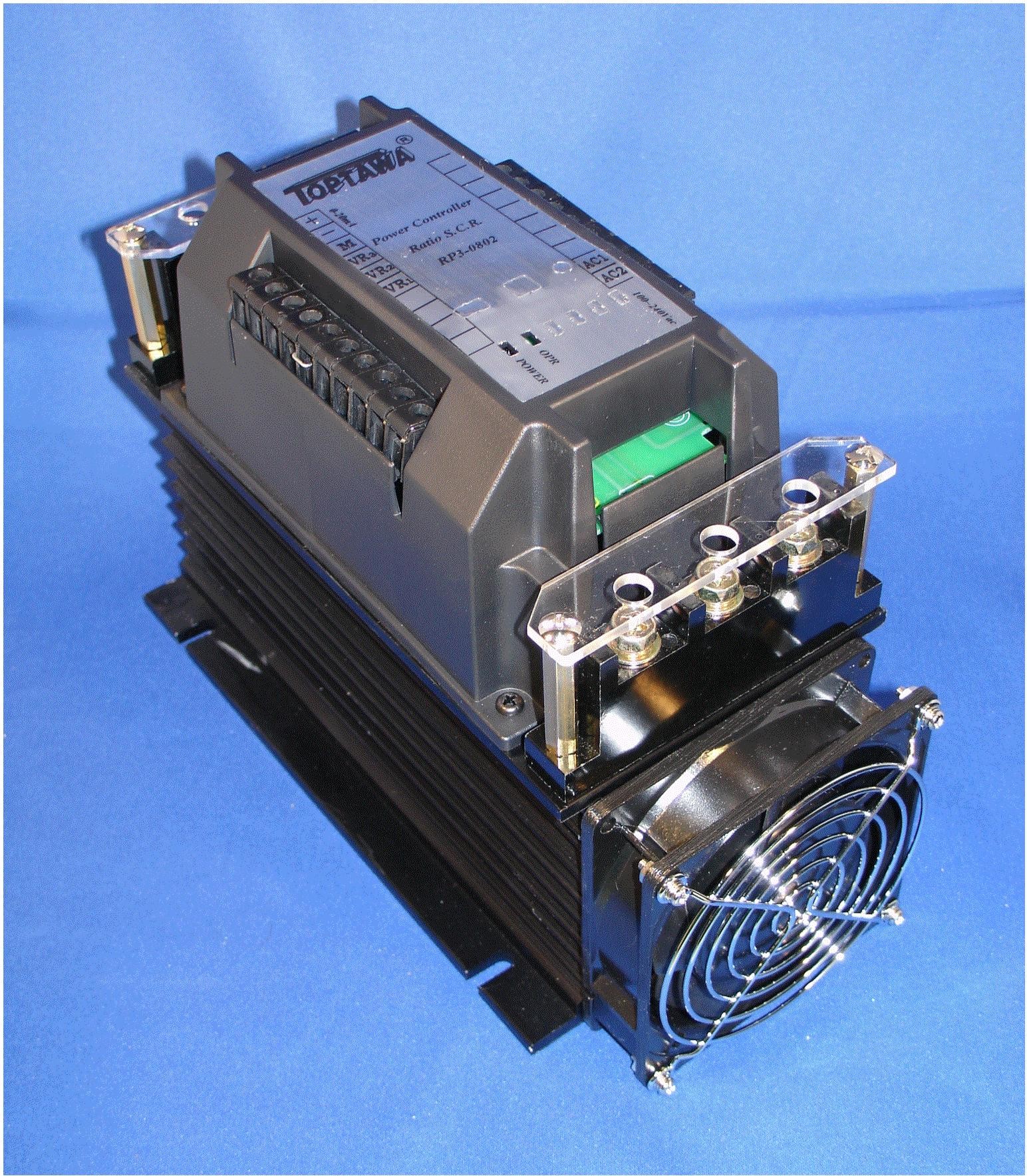

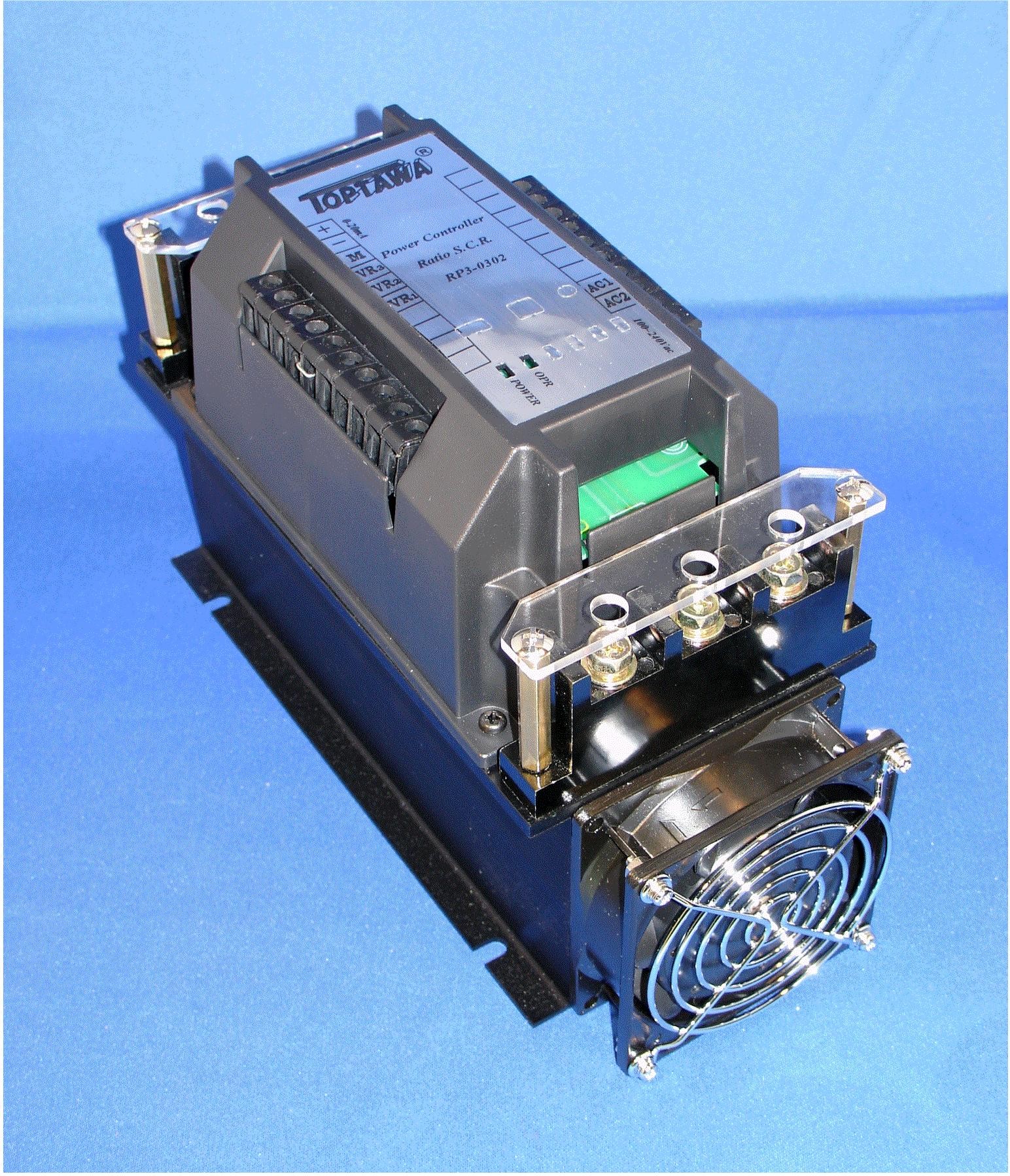

三相相位線性SCR (RP3型)
| |
|
|
 |
電氣特性 |
| |
|
環境溫度: |
0~55°C |
|
相對溼度: |
0~90% |
|
耐壓絕緣: |
2500Vac/1
Min. |
|
絕緣阻抗: |
500M?以上 |
|
輸入訊號: |
4-20mA、0-20mA
0-5V、0-10V、1-5V |
|
|
|
| |
 |
產品特性(Product Characteristic) |
| |
|
圖號 |
圖號一 |
圖號二 |
圖號三 |
圖號四 |
|
參考圖 |
 |
 |
 |
 |
|
尺寸 |
212x125x115 mm |
212x110x155 mm |
247x110x155 mm |
252x126x170 mm |
|
淨重 |
1320g |
1720g |
2720g |
3520g |

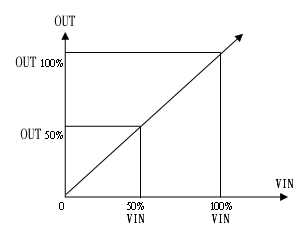

- 輸入和輸出為線性輸出,控制應用簡便。
-
具有定電壓or定電流之功能,不受電源or負載變動之影響,誤差於1%以內。
- 控制精度高、誤差比例小。

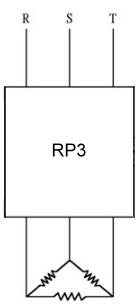

- 電感、電阻負載均適用。
- 具有自動調節之功能,電源頻率50/60Hz均適用。
- 於部份場合可取代變頻器。
應用範圍:
風機轉速控制
轉矩馬達轉速控制
電感性負載
IR加熱器
真空設備
一般性電熱應用場合
百分比輸出設定

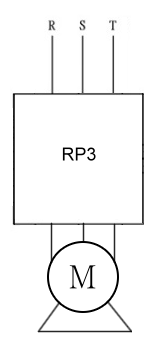

馬達緩啟動
定電壓加熱控制
定電流加熱控制
訂購資訊:
品名:RP3 A BBB C D
例如:RP3 1 010 1 A
(輸入訊號:4-20mA、電流值:10A、入力電壓:110Vac、定電流模式)
|
A→ |
輸入訊號 |
| |
1 4-20mA |
| |
2 0-20mA |
| |
3 0-5V |
| |
4 0-10V |
| |
5 1-5V |
|
B→ |
電流值 |
| |
010 10A |
| |
020 20A |
| |
050 50A |
|
C→ |
電壓值 |
| |
1 110V |
| |
2 220V |
| |
3 380V |
| |
4 440V |
| |
5 480V |
|
D→ |
模式 |
| |
A 定電流 |
| |
V 定電壓 |
|
 |
|

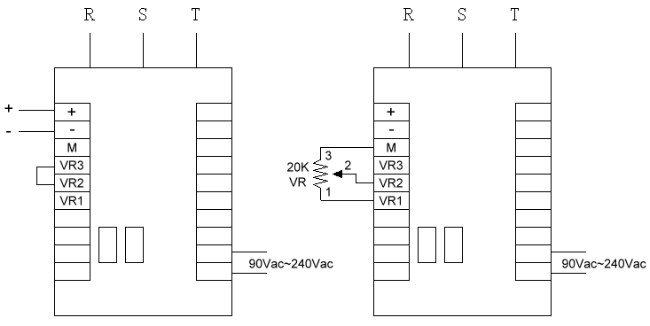

輸入訊號(4-20mA、0-20mA、0-5V、0-10V、1-5V) |
|
|
| |
|
|
|
|
