當前位置：產品展示 >> 臺灣JK積奇(萬積)品牌>>三相SCR電力調整器
低諧波系列
|
三相SCR電力調整器 低諧波系列
產品型號
JK3PSL-XXXXX,
JK2PSL-XXXXX
產品說明
1.SCR電力調整器採用比例式輸出，諧波低於THID%
5%，達到美國電力公司IEEE519的嚴格要求規範(備註:臺灣電力公司沿用美國電力公司規範)。
2.應用於恆溫恆濕加熱系統需低諧波環境。
3.本控制器之保護裝置: (1)來源電欠相。 (2)保險絲斷線檢知。 (3)本控制器散熱片超溫保護。
(4)異常輸出接點，提供遠端監控使用，接點容量240VAC/5A。
4.本控制器具有CE國際安全認證之標準。
5.具有R.S.T各相保險絲斷路指示燈，並提供異常輸出接點，可做系統緊急控制之用。
6.冷卻風扇動作具有溫度控制，'當散熱片溫度55oC時工作，45oC時停止，可提高風扇壽命2~3倍。
7.使用低諧波SCR電力調整器，可以減少使用主動式濾波器或被動式濾波器的安培數，主動式濾波器市價大約1安培5000~8000元不等，使用低諧波SCR電力調整器1安培只要主動式濾波器的1/20價格。
功能說明
低諧波系列 SCR電力調整器，可以讓電力品質提高，降低總諧波失真率，讓生產的產品良率增加，降低生產成本。
Q: 何謂諧波?
A:
一波形頻率為基本波形頻率的數倍，而基本波與諧波的合成波稱為失真波，理想上電力系統只供應純基波成份之無污染正弦波形，其電源頻率為60Hz
(50Hz)一種，但現代諸多工業或信息設備均為非線性負載，其負載電流波形並非正弦波，畸變的波形中可被分析出許多數倍於基波頻率的成份，這些基頻以外交流週期性波形即稱為諧波。若其頻率為基波的n倍，則稱為n次諧波。
諧波電流如何產生:
配電系統中連接了許多負載，其中非線性負載會建立諧波電流，流回系統之後也會建立諧波電壓，所有電力電子轉換裝置，包含各種類型的應用，都會向供電系統電源側注入諧波電流，增加諧波干擾程度。典型的非線性負載如SCR電力調整器、變速驅動器、個人電腦與電子裝置、電子照明設備、焊接設備與不斷電系統。
一般非線性負載(產生諧波電流)的分類：
1.電力電子設備(電力調整器、馬達驅動器、整流器、電腦)
2.放電設備(焊接機、電弧爐、放電管燈)
3.磁飽和裝置(變壓器)
諧波對電容器及電抗器所造成之障害：
現象︰過載、過熱、噪音、振動。
故障模式︰絕緣劣化→減少壽命。
諧波問題常是電容器損毀的主要原因，例: 一萬噸配電系統常發生電容器燒毀問題，因電容器燒毀而造成少許NFB及保險絲故障。
電力諧波影響:
當諧波嚴重污染電力系統時，除影響系統供電品質外，亦可能破壞電力設備或影響設備之正常運轉，如功因改善電容器打穿，變壓器及電纜過載或絕緣破壞等事故，當電力系統中電壓閃爍污染嚴重時，會造成日光燈等...燈具光度閃變人眼睛產生不舒適感覺;
當三相負載嚴重失衡時，造成三相電壓不平衡導致感性馬達線圈異常過熱，或干擾附近電腦設備，導致螢幕扭曲。當雷擊或開關、電容切換時引起瞬間突波，可能使用電力設備因過壓或過電流而產生故障。當雷擊、鹽害或人為與天災引起之事故，導致系統電壓驟降(voltage
sags)，與驟升，可能造成電力設備欠壓或過壓，導致保護電驛動作，造成電力中斷。
1.電纜線之中若存在諧波，會有過熱問題，進而損壞電纜絕緣。
2.馬達也有電纜線同樣的諧波造成過熱問題，或者出現高頻噪音，以及在轉子形成振盪轉矩，有可能導致機械共振與異常振動。
3.諧波過高時，可能造成電子顯示器與照明設備嚴重閃爍。
4.斷路器及電容器也會有，因諧波量大而產生過熱現象，大部分的狀況下，電容器的電介質會損壞，引起電容器爆炸的潛在危險。
5.諧波電壓能因為諧波而跳脫。
6.個人電腦等精密設備故障。
7.工業儀表可能會有不正確的讀值
8.當諧波電流量太多時，如電容性負載會造成設備的過載，甚至共振，導致燒毀設備。
9.對變壓器等含鐵心器材亦會因為鐵損增加，造成過熱。
10.中性線導體亦會因為諧波電流過大而產生零相序的電壓降，因而過載。
11.保護電驛誤控，造成斷路器誤跳脫停電，引起生產線停擺。
12.電動機會因諧波造成過熱，減少出力，震動等導致發生故障，縮短壽命。
主動式濾波器: Active harmonic filter.
1. 工作原理: 由電力電子組件製作而成之變換設備，偵測負載諧波併主動提供對應之補償
電流，修補電源電流幾乎為純正弦波。其行為模式為電流源出(sourcing)。
2. 諧波階次處理能力:一部主動式濾波器可同時處理多階次諧波。
3. 系統阻抗變化之影響: 不受影響。
4. 頻率變化之影響:不受影響。
5. 價格: 1安培 = NTD$8,000~NTD$10,000
被動式濾波器: Passive harmonic filter.
1. 工作原理:
由LC等被動組件組成，將其設計於某頻率下為極低阻抗，使諧波電流往其內流入。其行為模式為電流汲入(sinking)。
2. 諧波階次處理能力:每一階次諧波需單獨設計一單諧振濾波器。
3. 系統阻抗變化之影響:系統阻抗變化時潛藏諧波放大共振之危險。
4. 頻率變化之影響:諧振點偏移，效果降低。
5. 價格:None。
規格說明
?主電源電壓:
AC 220V 380~480V ±10%
?輔助電壓: AC 220V±15% 50/60Hz
?額定電流: 25A 35A 50A 60A 80A 100A 125A 160A 180A 200A 225A
250A 300A 350A 400A 600A 750A
?工作頻率: 47~63Hz
?輸出方式: 比例式輸出
?輸入控制訊號: 4-20mA, 0-5V, 1-5V, 0-10V, 2-10V.
?輸出電壓範圍: 0~100%
?使用環境: -10°C~50°C 溼度 90%RH以下
?絕緣阻抗: 20 MΩ 以上(電源與外殼間)、 20 MΩ 以上(輸入信號與外殼間)
?耐壓強度: 電源與外殼間 2500VAC/1分鐘、電源與輸入信號 1000VAC/1分鐘
型號規格
3相3線相位控制
主電源電壓208～240VAC,輔助電壓220VAC
JK3PSL-22025LE, JK3PSL-22035LE, JK3PSL-22050LE, JK3PSL-22060LE,
JK3PSL-22080LE, JK3PSL-22100LE, JK3PSL-22125LE, JK3PSL-22160LE,
JK3PSL-22180LE, JK3PSL-22200LE, JK3PSL-22225LE, JK3PSL-22250LE,
JK3PSL-22300LE, JK3PSL-22350LE, JK3PSL-22400LE, JK3PSL-22600LE, JK3PSL-22750LE
主電源電壓380～480VAC,輔助電壓220VAC
JK3PSL-48025LE, JK3PSL-48035LE, JK3PSL-48050LE,
JK3PSL-48060LE, JK3PSL-48080LE, JK3PSL-48100LE, JK3PSL-48125LE,
JK3PSL-48160LE, JK3PSL-48180LE, JK3PSL-48200LE, JK3PSL-48225LE,
JK3PSL-48250LE, JK3PSL-48300LE, JK3PSL-48350LE, JK3PSL-48400LE,
JK3PSL-48600LE, JK3PSL-48750LE
3相2線零位控制
主電源電壓208～240VAC,輔助電壓220VAC
JK2PSL-22025LE, JK2PSL-22035LE, JK2PSL-22050LE, JK2PSL-22060LE,
JK2PSL-22080LE, JK2PSL-22100LE, JK2PSL-22125LE, JK2PSL-22160LE,
JK2PSL-22180LE, JK2PSL-22200LE, JK2PSL-22225LE, JK2PSL-22250LE,
JK2PSL-22300LE, JK2PSL-22350LE, JK2PSL-22400LE, JK2PSL-22600LE,
JK2PSL-22750LE
主電源電壓380～480VAC,輔助電壓220VAC
JK2PSL-48025LE, JK2PSL-48035LE, JK2PSL-48050LE,
JK2PSL-48060LE, JK2PSL-48080LE, JK2PSL-48100LE, JK2PSL-48125LE,
JK2PSL-48160LE, JK2PSL-48180LE, JK2PSL-48200LE, JK2PSL-48225LE,
JK2PSL-48250LE, JK2PSL-48300LE, JK2PSL-48350LE, JK2PSL-48400LE,
JK2PSL-48600LE, JK2PSL-48750LE

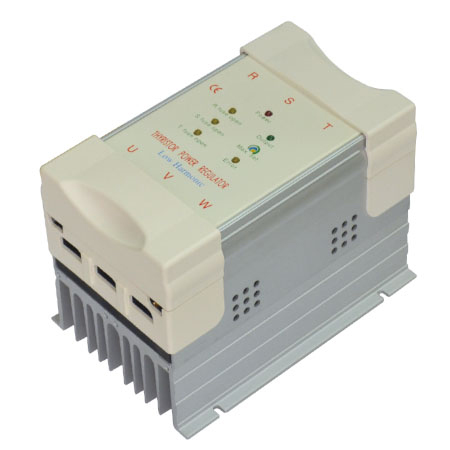

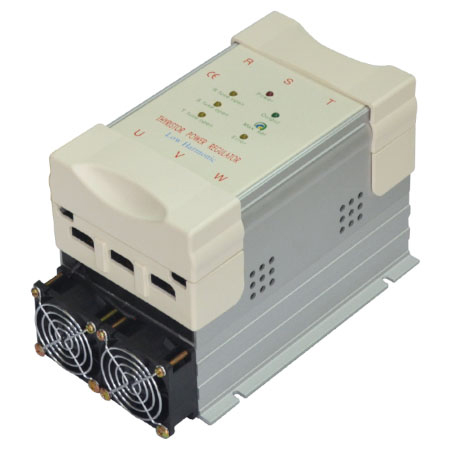

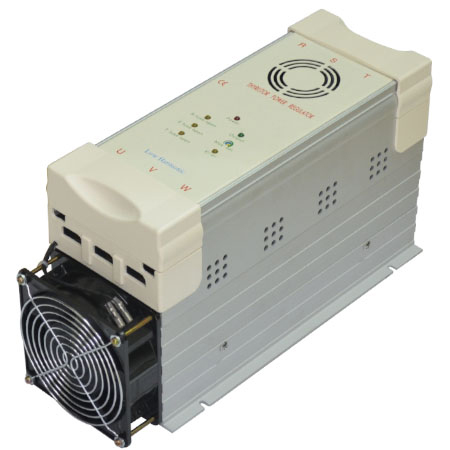

產品圖片
|
